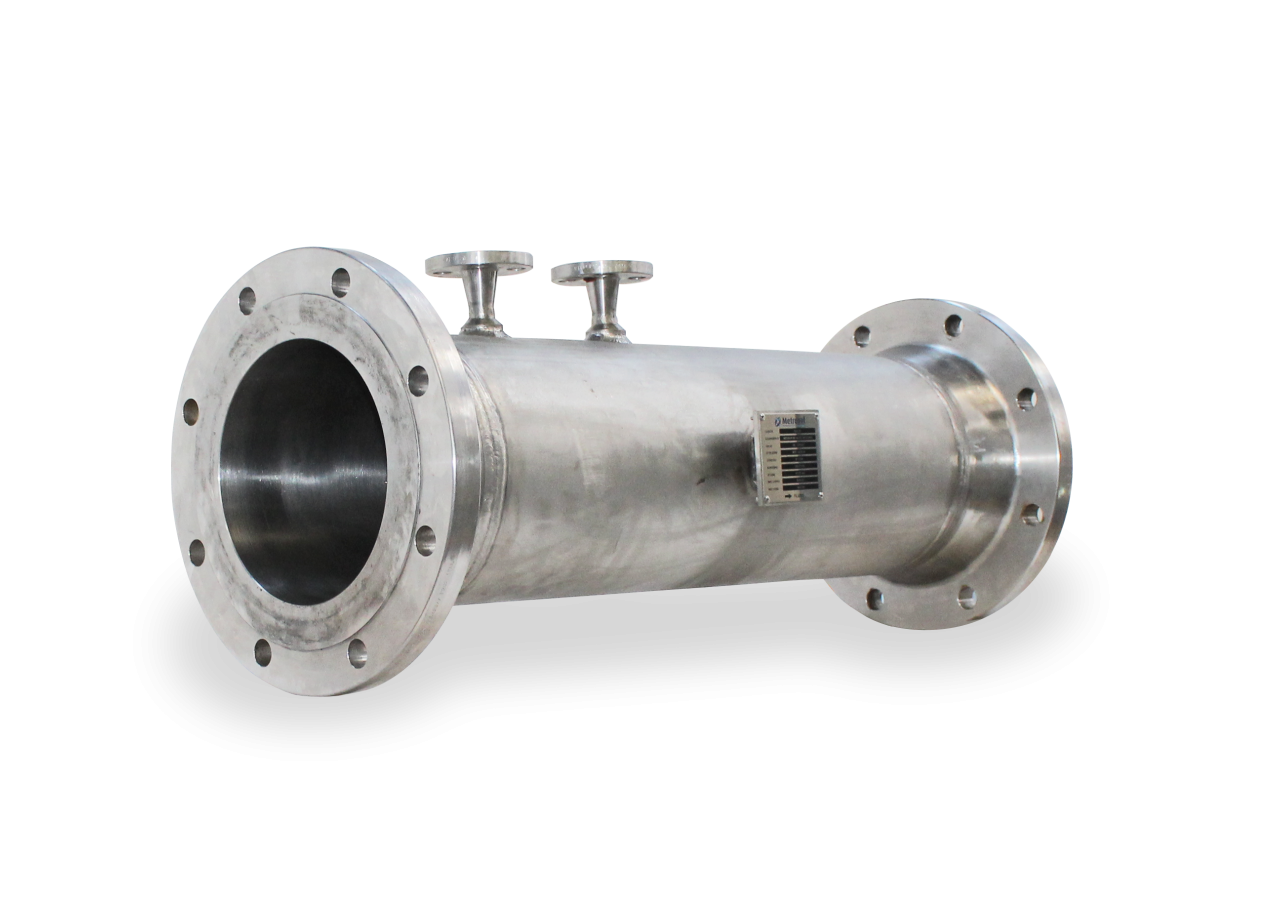

O Medidor de Vazão Tipo Cone, da Série METROCONE, fabricado pela Metroval, é um medidor de vazão por pressão diferencial desenvolvido para medições precisas de líquidos, gases e vapor em aplicações industriais. Construído em conformidade com a norma ISO 5167-5, utiliza um elemento deprimogêneo em formato cônico instalado no centro da tubulação, proporcionando elevada estabilidade de medição e excelente desempenho mesmo em condições de escoamento perturbado.
O grande diferencial do METROCONE é sua capacidade de autocondicionamento do fluxo. A geometria do cone redistribui naturalmente o perfil de velocidades do fluido antes da medição, reduzindo significativamente a necessidade de trechos retos e dispensando, na maioria das aplicações, o uso de retificadores de fluxo. Como resultado, o equipamento oferece elevada confiabilidade metrológica, baixa perda de carga permanente e uma solução compacta para instalações com restrição de espaço.
O Metrocone utiliza o princípio da pressão diferencial, no qual a restrição provocada pelo cone gera uma diferença de pressão diretamente relacionada à vazão do fluido. Sua geometria foi desenvolvida para promover o condicionamento do perfil de velocidades ao longo da tubulação, reduzindo a influência de perturbações hidráulicas e proporcionando excelente estabilidade metrológica mesmo em condições de instalação desafiadoras.
Disponível em diâmetros de 2″ a 20″, suportando pressões de trabalho de até 10.000 psi (690 bar), conforme API 10K, o equipamento pode ser fabricado em aço carbono, aço inoxidável (304, 316 e 316L), Duplex, Super Duplex, Hastelloy e outras ligas especiais, atendendo aplicações severas de líquidos, gases e vapor. Para garantir o máximo desempenho metrológico, cada Metrocone é submetido à calibração dimensional e à calibração dinâmica em laboratório acreditado pela RBC (Rede Brasileira de Calibração). Esse processo permite determinar o coeficiente de descarga específico de cada equipamento, assegurando rastreabilidade metrológica, elevada exatidão e total confiabilidade nas medições.
Injeção de Gás e Água em Poços: Aplicado na medição de vazão em sistemas de injeção de água e gás (Water Injection e Gas Lift), proporcionando elevada confiabilidade mesmo em condições de alta pressão.
Queimadores e Fornos Industriais: Utilizado na medição de gás combustível e ar de combustão, contribuindo para o controle da relação ar/combustível, maior eficiência térmica e redução do consumo de energia.
Sistemas de Caldeiras: Empregado na medição de vapor, água de alimentação e combustíveis, garantindo controle preciso das utilidades e otimização da eficiência operacional das caldeiras.
Compressores e Geradores: Aplicado na medição de gases de processo, gás combustível e ar comprimido, auxiliando no controle operacional, monitoramento de desempenho e proteção de equipamentos rotativos.
Medição de Gás Natural: Excelente solução para sistemas de medição de gás natural destinados à apropriação, transferência de custódia e medição fiscal, quando especificado em conformidade com as normas e requisitos metrológicos aplicáveis ao projeto.
